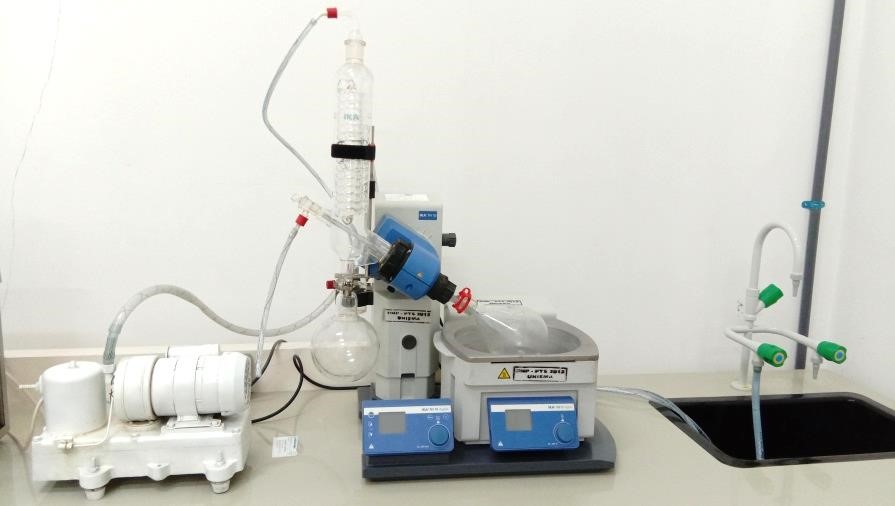

Rotary Evaporator adalah alat laboratorium yang digunakan untuk memisahkan pelarut (solvent) dari sebuah larutan, sehingga menghasilkan ekstrak kandungan konsetrasi yang pekat atau sesuai kebutuhan.

Pengertian rotary evaporator sangat erat kaitannya dengan proses evaporasi. Terdiri dari dua suku kata, Rotary diartikan sebagai rotasi dan Evaporator adalah alat yang digunakan untuk proses evaporasi.

Evaporasi di artikan sebagai proses menguapnya pelarut dari cairan (liquid) akibat proses pemanasan. Tujuan evaporasi adalah memekatkan larutan agar dapat di larutkan pada konsentrasi yang lebih tinggi.

Jenis evaporasi sendiri bisa dibagi menjadi dua, yaitu Alami dan Buatan. Evaporasi buatan, yaitu menguapkan sebagian pelarut pada titik didihnya, sehingga memperoleh larutan pekat yang lebih tinggi.

Evaporasi buatan alami adalah proses yang diharapkan sebagai hasil dan hasil uapnya biasanya dibuang. Evaporasi ini memiliki kemiripan dengan destilasi, tapi nanti akan kita bahas lebih lanjut.

Fungsi Rotary Evaporator

Fungsi utama rotary evaporator adalah memisahkan pelarut atau solvent dari larutan. Penggunaan rotary evaporator sangat efektif jika disertai dengan vakum. Ini mempersingkat waktu ekstraksi dan evaporasi.

Perlu diketahui, pelarut atau solvent tidak harus selalu berupa air, bisa saja cairan lain seperti aseton. Yang penting adalah titik didihnya, karena mempengaruhi aplikasi dan setting suhu pada water bath.

Tapi, pada beberapa kasus rotary evaporator juga sering diterapkan pada bidang edukasi mahasiswa. Seperti pembuatan extrak temulawak dengan mesin rotary evaporator seperti contoh berikut Klik Disini!

Pada dasarnya, rotary evaporator bekerja dengan merubah energi listrik menjadi gerak dan panas. Energi panas diperlukan untuk memanaskan water bath dan energi gerak diperlukan untuk memutar rotasinya.

Bagian-Bagian Rotary Evaporator

Terdapat bagian-bagaian penting rotary evaporator yang perlu diketahui, yaitu:

1. Labu Alas Bulat

Labu alas bulat merupakan bagian yang digunakan untuk menampung larutan yang akan di evaporasi. Labu ini memiliki alas bulat yang direndam water bath. Bagian mulut tabung ini memiliki bentuk khusus, sehingga bisa dipasang main unit yang berfungsi untuk memutar kedap udara.

2. Water Bath Chiller

Water bath chiller adalah bagian terpenting rotary evaporator yang digunakan sebagai penampung air untuk dilakukannya proses pemanasan pada labu alas bulat. Bentuknya terkadang bulat, terkadang juga persegi, sesuai dengan desain main unit. Biasanya memiliki maksimal suhu 95°C.

3. Labu Pelampung

Labu penampung atau receiver flask merupakan wadah yang digunakan untuk menampung uap pelarut yang menguap karena suhu atau proses pemanasan di water bath. Proses pemasangan labu pelampung ini biasanya menggunakan penjepit, sehingga mudah untuk dilepas pasang.

4. Kondensor

Kondensor adalah bagian rotary evaporator yang terbuat dari material glass atau kaca. Beberapa jenis memiliki bentuk spiral atau melingkar. Kondensor akan terhubung ke pompa vakum untuk menurunkan suhu uap sehingga bisa terjadi proses kondensasi dan tertampung di labu pelampung.

5. Main Unit

Main Unit merupakan bagian utama dari rotary evaporator. Terdapat frame penyangga, panel operasional, dan tuas yang digunakan untuk mengatur ketinggian labu alas bulat. Panel operasional pada main unit bisa untuk mengatur suhu chamber maupun tekanan pompa vacum.

Bagian-Bagian Rotary Evaporator

Terdapat bagian-bagaian penting rotary evaporator yang perlu diketahui, yaitu:

1. Labu Alas Bulat

2. Water Bath Chiller

3. Labu Pelampung

4. Kondensor

5. Main Unit

Cara Merawat Rotary Evaporator

Tuangkan hasil ektraksi dan pelarut lainnya ke tempat lain segera setelah proses berakhir.
Bersihkan labu-labu penampung setelah penggunaan sehingga untuk penggunaan selanjutnya sudah siap pakai, tanpa perlu mencuci terlebih dahulu.
Cek kembali setiap switch power dan pastikan dalam kondisi off setelah penggunaan.
Jika tidak digunakan dalam waktu yang cukup lama, cabut kabel power dari sumber daya.
Tutup rotary menggunakan plastik pelindung supaya tidak berdebu.

RV 10 digital V

RV 10 digital mewakili peningkatan berkelanjutan dari lini IKA RV 10 Rotary Evaporator. Unit ini dilengkapi dengan wadah pemanas universal yang baru, peralatan gelas vertikal, fitur keselamatan canggih dan konektivitas digital. RV 10 Digital adalah pendamping laboratorium yang kuat dan andal. Volume bak yang dioptimalkan memungkinkan waktu pemanasan yang cepat. Unit kondensor memiliki tabung kaca berdesain khusus yang memanfaatkan permukaan 1600 cm² yang sangat efisien. Itulah sebabnya dasar RV 10 memberikan hasil proses yang andal dan dapat direproduksi yang biasanya dicadangkan untuk sistem yang lebih mahal.Fitur tambahan seperti pengoperasian halus, interval kiri-kanan atau kapabilitas fungsi waktu mendukung pengguna dalam pekerjaan lab harian mereka. Aspek penting lain dari RV 10 digital adalah fitur keamanan canggih.Lift bermotor memiliki fungsi lift-out otomatis jika listrik padam untuk mencegah superheating pelarut. Sirkuit suhu keselamatan dapat diatur secara individual. Proteksi dry-run, pemberhentian ujung bawah yang dapat disetel, dan fungsi penguncian bath set melengkapi fitur keselamatan. Selain itu, IKA menawarkan pilihan peralatan gelas berlapis untuk meningkatkan kebutuhan keselamatan.Antarmuka RS 232 memungkinkan untuk kendali jarak jauh melalui IKA “labworldsoft”. Wadah Pemanas dikendalikan melalui antarmuka IR dari unit utama.- New: 4 l heating bath- Universal water/oil heating bath- Vertical Glassware- Motorized lift with “safety-stop” function- RS 232 and IR Interface

Bak mandi pemanas 4 l
Bak pemanas air / minyak universal
Gelas Vertikal
Lift bermotor dengan fungsi “safety-stop”
RS 232 dan antarmuka IR
Volume wadah pemanas yang dioptimalkan untuk pemanasan cepat
Unit kondensor 1600 cm² yang sangat efisien
Desain yang kokoh
Pegangan yang ditempatkan secara ergonomis pada wadah Pemanas
pengoperasian yang mulus
Interval kiri-kanan
Fungsi pengatur waktu
Perlindungan dry-run
Sirkuit suhu keselamatan
Perhentian ujung bawah
Pilihan gelas berlapis
Mekanisme push-off untuk melonggarkan peralatan gelas yang terpasang erat
Pengoperasian yang mudah dan aman karena desain antarmuka pengguna yang ergonomis
